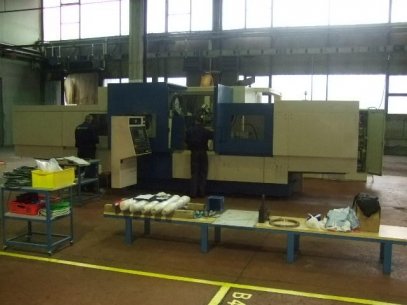

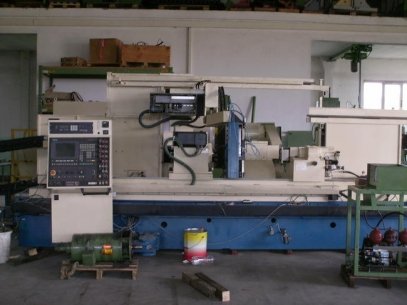

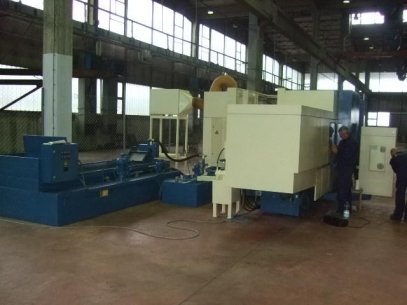

1 gebr. geometrisch ueberholte CNC-Rundschleifmaschine,
Fabrikat SCHAUDT, Typ PF 7-UB-2000, Baujahr 92/Überholung 2008 mit CNC-Bahnsteuerung SIEMENS SINUMERIK 880
(
Maschine ist geeignet fuer die flexible Fertigung von Walzen:
LÄNGSSCHLEIFEN – EINSTECHSCHLEIFEN – PLANSCHLEIFEN – KEGELSCHLEIFEN
RADIENSCHLEIFEN – KONTUREN - FORMABRICHTEN
Spitzenhoehe 355 mm
max. Umlaufdurchmesser 710 mm
max. Schleifdurchmesser bei Schleifscheiben-Ø 762 mm 700 mm
max. Schleiflaenge (Z-Achse) 2.000 mm
max. Werkstueckgewicht zw. d. Spitzen (60°) 1.500 kg
Schleifspindelstock U-B fuer das beidseitige Schleifen von Kegeln
Schleifscheibenanordnung links – Schleifspindel mit Kurzkegel – hydrodynamische Mehrflaechen-
Gleitlagerung mit Umlaufschmierung – Drehstromantrieb mit Frequenzregelung – Amperemeter
Antriebsleistung 22 KW
Schleifscheibenumfangsgeschwindigkeit programmierbar 20 – 45 m/Sek.
Schleifscheibendurchmesser/-breite 750 bzw. 762/125 mm
Gesamtverstellweg (X-Achse) 425 mm
Schleifspindelstock – Unterbau U-B
B-Achse (Schwenkung Schleifspindelstock) mit AC-Servomotor. Drehgeber als Wegmesssystem.
Pneumatische Abhebung zum Schwenken (5 – 6 bar erforderlich). Autom. Klemmung des Schwenkteils.
Unterprogramm zusaetzlich zu den Standardprogrammen:
SCHWENKEN – KEGEL EINSTECHEN – MEHRFACH EINSTECHEN - LÄNGSSCHLEIFEN
Aufloesung 0,0001 °
Eingabefeinheit 0,0001 °
Positioniergenauigkeit +-4 Sek.
Schwenkbereich +-8 °
X-Achse
Schleifspindelstockverstellung mittels Kugelrollspindel und AC-Servoantrieb.
Lageregelkreis mit Glasmassstab als Wegmesssystem. Elektr. Handrad fuer manuellen Betrieb.
Aufloesung 0,0005 mm
Eingabe- und Anzeigefeinheit 0,001 mm/Ø
Verstellgeschwindigkeit programmierbar 10.000 mm/Min.
Z-Achse

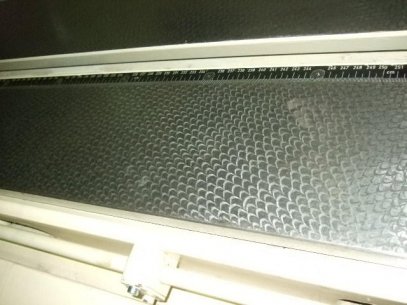

Werkstueckschlitten mit kunststoffbeschichteter Gleitfuehrung, Eilgang und Verstellung mittels
Kugelrollspindel, AC-Servomotor, Lageregelkreis mit Glasmassstab.
Elektr. Handrad fuer manuellen Betrieb (umschaltbar von der X-Achse)
Aufloesung 0,0005 mm
Eingabe- und Anzeigefeinheit 0,001 mm/Ø
Verstellgeschwindigkeit programmierbar 10.000 mm/Min.
-
2 –
- 2 -

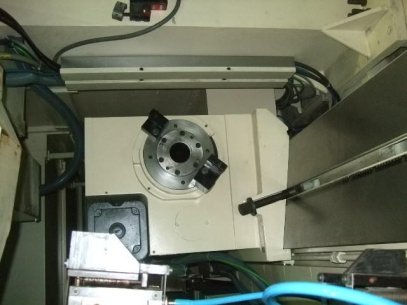

Werkstueckspindelstock mit nur rotierender Spindel – Steilkegelzentrierung
Stufenlose Drehzahlregelung mit AC-Servomotor und Drehgeber.
Berechnungen der Drehzahlen durch das CNC-Programm. Tippbetrieb.
Drehzahlbereich 5 – 300 UpM.
Drehmoment 230 Nm
Aufnahme MK 6
Reitstock mit Stellbetrieb und kugelgefuehrter Pinole
Hydr. Pinolenrueckzug – manuelle Zylinderfehlerkorrektur – Einstelldiagramm
Spanndruckanzeige – regulierbarer Pinolenvorlauf
Pinolenweg 90 mm
Pinolendurchmesser 110 mm
Zentrierspitzaufnahme MK 6
Pneumatische Verschiebehilfe fuer den Reitstock (erforderlicher Druck mind. 6 bar)
Arbeitsraumumhausung – Zentralschmierung
Gesamtleistungsaufnahme kVA
Maschinengewicht ca. kg
Platzbedarf L x B x H mm

-
