- Módulo máximo: 4
- Módulo mínimo: 0,5
- Ø máx. da engrenagem: 300mm
- Ø min da engrenagens: 9 mm
- Nº mínimo de dentes: 12
- Dist max entre pontas: 450 mm
- Passo mínima da hélice com 24 dentes: 212 mm
- Inclinação máxima da hélice: 45 graus
- Passo maximo da hélice com 24 dentes: 5234 mm
- Curso carro porta peças: 180 mm
- Comprimento retificável: 170 mm
- Diâm máximo do rebolo: 350 mm
- Diâm mínimo do rebolo: 270 mm
- Furo do rebolo: 160 mm
- Largura do rebolo: 62 mm
- Potência instalada: 8 CV
Possui manuais

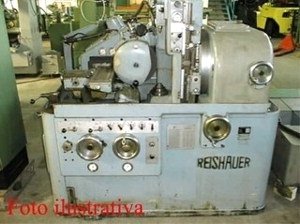

Specifications:
- Diâmetro máximo, no topo da peça:
Eixos 55 - 120 (140)
Discos 55 - 120 (140)
- Quantidade de dentes:
mínimo 13
máximo 99
- Divisão:
Módulo 1,35 - 3,25
DP 18,8 - 7,8
- Angulo de ataque:
mínimo 14 graus
máximo 30 graus
- Ângulo máximo dê inclinação, direita e esquerda 40 graus
- Largura máxima do dente: Conforme estudo de usinabilidade
- Comprimento máximo da peça (comprimento. máx. do mandril) 400 mm
- Modificação de flancos: Recuo do topo e abaulamento da altura
Abaulamento longitudinal e conicidade
- Dimensões do caracol de retificação Diâmetro externo
Largura: 25 - 60 mm
Diâmetro do furo: 203,2 mm
Diametro externo: 300 - 400mm
- Diâmetro do topo: Peças com formato de eixo máx. 120 (140) mm
Peças com formato de disco máx. 120 (140) mm
- Peso máximo por peça: Eixos 7 kg
Discos 3 kg
- Rotações do caracol de retificação ao retificar: 1000 - 1650 rpm
- Velocidade periférica do caracol de retificação: máx.35 m/seg.
- Avanço da peça (avanço-rotação) 0,2 - 4,0 mm/min
- Rotações da peça
Ao retificar máx.130 rpm
Ao ajustar a cilindricidade (tipo de operação especial): máx. 30 rpm
- Avanço e recuo do caracol de retificação, hidráulico 35mm
- Peso: Máquina, Acessórios, Máquina RZ P-S;W 6500 kg
- Armário elétrico 1100 kg
- Equipamento hidráulico 470 kg
- Equipamento do óleo de retífica RTA 150 (Opção) 2500 kg
- Alimentador de peças com formato de disco 800 kg
- Alimentador de peças com formato de eixo 1200 kg
