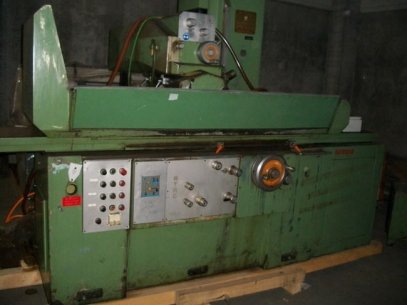

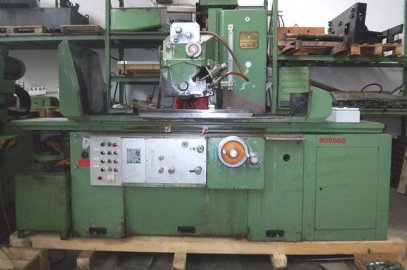

Flachschleifmaschine

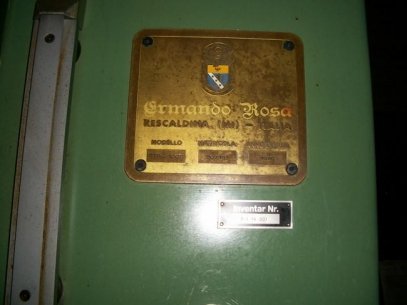

Fabrikat: Rosa Ermando SpA
Herstellerland: Italien
Modell RTRC 1000
Herstell. Nr. 707161 Baujahr: 1970
Technische Daten laut Bedienbuch
Aufspannflaeche des Tisches: 1000 x 400 mm
Nutentisch: 350 mm
Groester Querhub: 500 mm
Groesster Laengshub: 1100 mm
Groesster Abstand zwischen Tisch
Spindelachse: 600 mm
Laengsverstellgeschwindigkeit
des Tisches 0 - 40 m/ min
Automatischer Quervorschub des
Schleifkopfes: 0 - 20 m/min
Dauerquerbewegung im Eilgang 0 - 6 m/min
Handquervorschub
1 Teilung = 0,005 mm
Querhung je Handraddrehung 1 mm
Handquerverstellung
1 Teilung = 0,005
Vertikalhub je Handraddrehung 1 mm
Automatischer Schleifkopfbiedergang
mit Stillstand auf Null 0,01-0,05 mm
Quelmenge der Tank 230 Liter
Schleifscheibe
Umdrehungsgeschwindigkeit 1450 U/min
Bohrdurchmesser 127 mm
Aussendurchmesser 400 mm
Groesste Breite 50/60
Anzahl der T-Nuten im Tisch 3
Motorleistung
Schleifkopfmotor 7,5 / 17,5 HP
Hydraulikmotor 4 HP
Kuehlmittelpumpe 0,33 HP
Nettogewicht der Maschine ca. 4500 kg
Aufstellungsmasse: ca. L: 4,35 m; H: 2,40; Br: 1,90
Zubehoer: Diverse Schleifscheiben 1 St. Extraschleifscheibenaufnahme

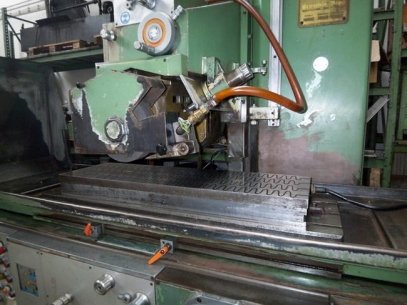

elektr. Magnetplatte 1000 x 300 mm
Kuehlmittelbehaelter m.Pumpe

-
