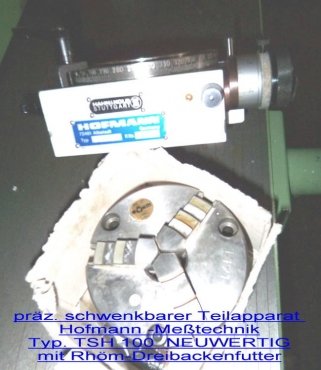

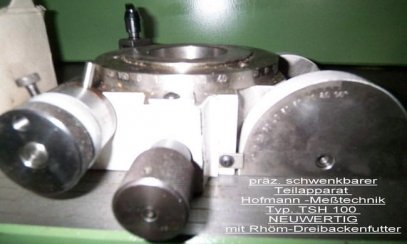

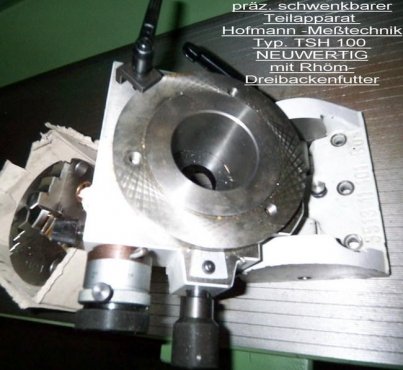

Das schwenkbare Klein-Teilgeraet TSH kann universell eingesetzt werden fuer leichte Bearbeitungsaufgaben auf Graviermaschinen oder auf kleineren Bohr- und Fraesmaschinen.
Der Spindelkopf ist manuell von 0° bis 90° in jede Position schwenkbar. Das schwenkbare Teilgeraet kann Teilungen ausfuehren im: Indirekt-Teilverfahren ueber Schneckentrieb mit Messtrommel Direkt-Teilverfahren mit Rastbolzen und 60 Rastpositionen Direkt-Teilverfahren mit ausgeschwenktem Schneckentrieb mit Gradskalierung an der Teilspindel und Nonius am Gehaeuse.
Teilmoeglichkeiten:
· Indirekt-Teilverfahren ueber Schneckengetriebe mit einer Übersetzung von i=60:1 mit Messtrommel.
· Direkt-Teilverfahren ueber Rastbolzen und Rastenscheibe mit 60 Rasten fuer die Teilzahlen 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60.
· Direkt-Teilverfahren ueber die Gradskalierung mit Nonius an der Teilspindel.
· Schwenken: Die Schwenkbewegung des Teilspindelgehaeuses erfolgt frei von Hand. Die Einstellung mit Nullstrich erfolgt an der Gradskalierung des Schwenklagers.
Zubehoer:

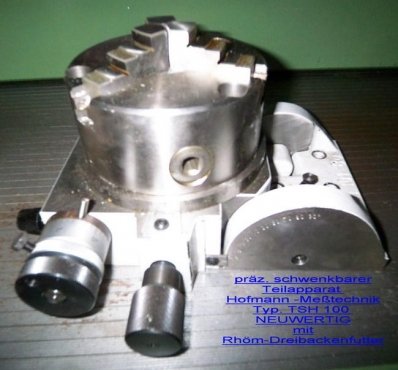

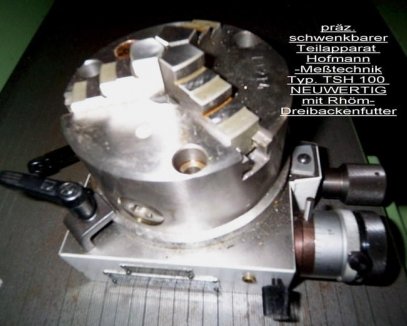

3- Backenfutter Gr. 125 Rhoem mit Gegenbacken Neuwertig
