- Max. workpiece diameter 120 mm
- Max. module 3
- Min. module 1
- Workpiece length - max. 400mm
- No. of teeth 13-99

- Diâmetro máximo, no topo da peça:
Eixos 55 - 120 (140)
Discos 55 - 120 (140)

- Quantidade de dentes:
mínimo 13
máximo 99

- Divisão:
Módulo 1,35 - 3,25
DP 18,8 - 7,8

- Angulo de ataque:
mínimo 14 graus
máximo 30 graus

- Ângulo máximo dê inclinação, direita e esquerda 40 graus

- Largura máxima do dente: Conforme estudo de usinabilidade

- Comprimento máximo da peça (comprimento. máx. do mandril) 400 mm

- Modificação de flancos: Recuo do topo e abaulamento da altura
Abaulamento longitudinal e conicidade

- Dimensões do caracol de retificação Diâmetro externo
Largura: 25 - 60 mm
Diâmetro do furo: 203,2 mm
Diametro externo: 300 - 400mm


- Diâmetro do topo: Peças com formato de eixo máx. 120 (140) mm
Peças com formato de disco máx. 120 (140) mm

- Peso máximo por peça: Eixos 7 kg
Discos 3 kg

- Rotações do caracol de retificação ao retificar: 1000 - 1650 rpm

- Velocidade periférica do caracol de retificação: máx.35 m/seg.

- Avanço da peça (avanço-rotação) 0,2 - 4,0 mm/min

- Rotações da peça
Ao retificar máx.130 rpm
Ao ajustar a cilindricidade (tipo de operação especial): máx. 30 rpm

- Avanço e recuo do caracol de retificação, hidráulico 35mm

- Peso: Máquina, Acessórios, Máquina RZ P-S;W 6500 kg

- Armário elétrico 1100 kg

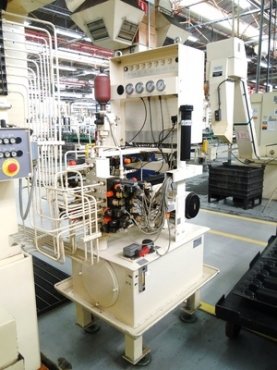

- Equipamento hidráulico 470 kg

- Equipamento do óleo de retífica RTA 150 (Opção) 2500 kg

- Alimentador de peças com formato de disco 800 kg

- Alimentador de peças com formato de eixo 1200 kg

11.000KG
