Spitzenweite max. mm 700
Spitzenhoehe mm 155
Tischbewegung max. mm 550
Spannutensteigungswinkel stufenlos einstellbar von 0- 45°
Spannutensteigung stufenlos einstellbar von 12- ∞
Tischgeschwindigkeit stufenlos einstellbar m/ min 0- 8
Axiale Verstellung der Schleifspindel max. mm 220
Vertikale Verstellung des Schleifsupportes max. mm 200
Schwenkbereich der Schleifspindel von horizontal 15°
Abstand der Schleifspindel in horizontaler Stellung bis Mitte Koernerspitzen mm 90- 290
Abstand der Schleifspindel in 15° Stellung bis Mitte K.-Sp. mm 200- 400
Drehzahl der Schleifspindel U/min 1500- 6000
Schwenkmoeglichkeit des Schleifsupportes nach links u. rechts 45°
Schleifscheibendurchmesser max. mm 250
Schleifscheibendurchmesser min. mm 150
Hoehe des tisches ueber Boden mm 950
Laenge der Maschine mm 2400
Breite der Maschine mm 1600
Kraftbedarf Schleifmotor ( Leonard- Aggregat ) kW 2,6
Kraftbedarf Tisch und Teilbewegung kW 1,6
Kraftbedarf Staubabsaugung kW 0,37
Kraftbedarf Kuehlwasserpumpe kW 0,10
Nettogewicht der Maschine ca. 2700 kg

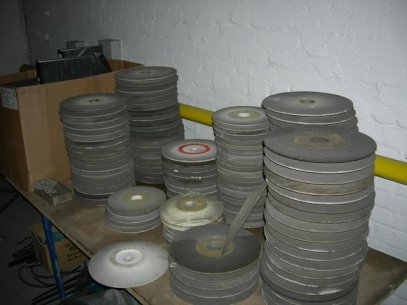

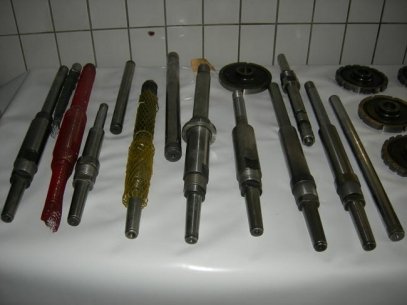

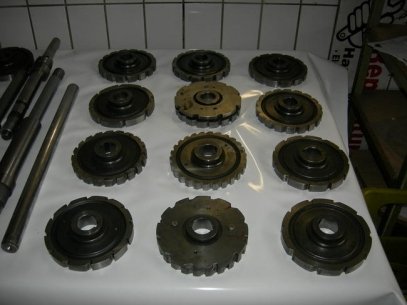

Zubehoer: Teilscheiben, Schleifscheiben und Aufspanndorne.
