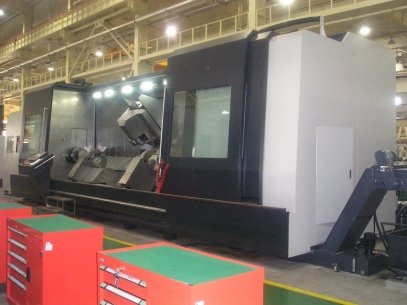

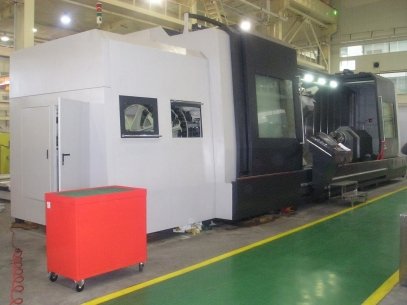

CNC Heavy Duty Lathe - Weipert Puma 1250-1600-2000

Technische Daten
Arbeitsbereich
Spitzenweite 1500 mm 3000 mm 5000 mm 8000 mm
Drehdurchmesser über Bett (max.) 1250 mm 1250 mm 1250 mm 1250 mm
Drehdurchmesser über Support (max.) 880 mm 880 mm 880 mm 880 mm
Verfahrweg X-Achse 570 mm 570 mm 570 mm 570 mm
Verfahrweg Z-Achse 1300 mm 2800 mm 4800 mm 4800 mm
Bettbreite 755 mm 755 mm 755 mm 755 mm
Hauptspindel
Drehzahlbereich (4) 3.15 - 315 min-1 (4) 3.15 - 315 min-1 (4) 3.15 - 315 min-1 (4) 3.15 - 315 min-1
Drehmoment Hauptspindel (max.) 6303 Nm 6303 Nm 6303 Nm 6303 Nm
Spindelaufnahme A2-15 A2-15 A2-15 A2-15
Drehfutterdurchmesser 1250 mm 1250 mm 1250 mm 1250 mm
Spindelbohrung 130 mm 130 mm 130 mm 130 mm
Vorschub
Eilgang X-Achse 3000 mm/min 3000 mm/min 3000 mm/min 3000 mm/min
Eilgang Z-Achse 6000 mm/min 6000 mm/min 6000 mm/min 6000 mm/min
Werkzeugträger
Anzahl Werkzeugplätze 4 Stück 4 Stück 4 Stück 4 Stück
Abmessungen Werkzeugschaft 40x40 mm 40x40 mm 40x40 mm 40x40 mm
Reitstock
Reitstockkonus MK 6 MK 6 MK 6 MK 6
Reitstockpinolendurchmesser Ø160 mm Ø160 mm Ø160 mm Ø160 mm
Reitstockpinolenhub 300 mm 300 mm 300 mm 300 mm
Genauigkeiten
Positioniergenauigkeit X-Achse 0.03 mm 0.03 mm 0.03 mm 0.03 mm
Positioniergenauigkeit Z-Achse 0.045 mm 0.045 mm 0.045 mm 0.045 mm
Wiederholgenauigkeit X-Achse 0.012 mm 0.012 mm 0.012 mm 0.012 mm
Wiederholgenauigkeit Z-Achse 0.02 mm 0.02 mm 0.02 mm 0.02 mm
Antriebsleistungen
Motorleistung Hauptantrieb 22 kW 22 kW 22 kW 22 kW
Motorleistung Kühlmittelpumpe 0.15 kW 0.15 kW 0.15 kW 0.15 kW
Maße und Gewichte
Abmessungen 4800x2185x2220 6300x2185x2220 8300x2185x2220 10300x2185x2220
Gewicht 10000 kg 12000 kg 15000 kg 19000 kg
