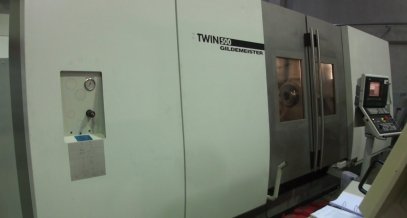

Fabrikat GILDEMEISTER
Typ TWIN 500
Baujahr 2002
Drehdurchmesser 390 mm
Max. Drehlänge 1850 mm
Steuerung SIEMENS 840D
Umlaufdurchmesser 610 mm
Futterdurchmesser max. 400 mm
Hauptantrieb 1 links 20 - 3.200 1/min
Schlitten 1 Längsweg 1470 mm
Schlitten 1 Planweg 605 mm
Schlitten 1 Senkrechtweg Y +- 105 mm
Schlitten 1 Eilgang X / Z / Y 46/60/24 mm
Schlitten 2 Längsweg 1440 mm
Schlitten 2 Planweg 227 mm
Schlitten 2 Eilgang X / Z 24 / 60 m / min
Schlitten 3 Längsweg 1490 mm
Schlitten 3 Eilgang Z 60 m/min
Werkzeugträger 1 15 / 10 kW
Werkzeugträger 1 Drehzahl 12.000 1/min
Werkzeugträger 2 12 x VDI 40 Pos.
Werkzeugträger 2 Drehzahl 4.000 1/min
Werkzeugträger 2 Antriebsleistung 10 kW
Gesamtleistungsbedarf kW
Maschinengewicht ca. 18,5 t
Raumbedarf ca. 8,1 x 4 x 3,2 m
