FRÄSMASCHINE ANAYAK MIT FESTEM BETT. VH PLUS-4000 VERSCHIEBETISCH AUF “X”; UND FAHRSTÄNDER AUF „Y“ MIT:
HEIDENHAIN mod. iTNC-530 (Bildschirm 15,1”) (7 Achsen) mit Handrad mod. HR-410.



1.1 Verfahrwege (Standard)
X-Achse (laengs) 4.000 mm
Y-Achse (quer) 1.700 mm
Kapazitaet 1.200 mm
Z-Achse (vertikal) 1.500 mm

2. Tischausfuehrung

Tisch 4.200 x 1.100mm
Nutnummern auf T 7 x T22 / Abstand 150 mm
Mittelnut auf T 22 mm H7
Rest 22 mm H12
Tisch-/ Arbeitshoehe ca. 810 mm
Tischbelastung max. 10.000 kg


3. Vorschuebe

3.1 Arbeitsvorschub
X, Y, Z 0 – max. 10.000 mm/min

3.2 Eilgang
X, Y, Z 20.000 mm/min


4. Automatischer Halbdifferential-Winkelfraeskopf der Baureihe UAD:

Automatischer Halbdifferential-Winkelfraeskopf A- und B-Achse (180º und 360º)
B-Achse: automatisch ueber CNC alle 0,02° positionierbar
A-Achse: automatisch ueber CNC alle 0,02° positionierbar

Antriebsleistung 28 kW
Drehmoment 1.500 Nm (S1/S2)
Untersetzungsgetriebe (ZF) 1:5,5
Antriebsart AC-Motor (SIEMENS)
Drehzahlbereich 6.000 U/min
Drehrichtung rechts / links
Werkzeugspannung automatisch
Werkzeuganzugskraft ca. 20.000 N
Klemmung der Achsen (*ueber „Tripple-Hirth“ System)
Klemmkraft der A- und B-Achse ca. 4.000 kg
Aufnahmekegel SK 50 DIN 69871-50 oder HSK-A-100
Schmiersystem Öl-Umlaufschmierung mit Kuehlaggregat
Ausgeruestet mit original KLINGELNBERG-Kegelraedern
(inkl. Öl-Kuehlaggregat fuer Fraeskopf und ZF-Getriebe)

11. Maschinengewicht

netto (d.h. ohne Werkzeugwechsler etc.) mit Standard-Verfahrwegen: 27.000 kg


12.4 Fraeskopf

Der Antrieb erfolgt ueber einen wartungsfreien AC-Motor (SIEMENS) mit dem eine stufenlose Drehzahlregulierung erzielt wird.
Der Fraeskopf ist mit original KLINGELNBERG-Kegelraedern bestueckt. Die Schmierung uebernimmt eine, fuer den Fraeskopf separate Zentralschmierpumpe, mittels eines Ölnebels mit Absaugeinrichtung. Die Spindellagerung ist lebensdauer-fettgeschmiert. Die Werkzeugspannung wird ueber Tellerfederpakete erzeugt und automatisch hydraulisch entspannt.
Der Gewichtsausgleich des Fraessupportes erfolgt hydraulisch ueber zwei Hydraulikzylinder und einem Druckspeicher. Die Hydraulikzylinder sind direkt seitlich am Fraeskopf-Ausleger montiert. Fuer unterschiedliche Einsatzbedingungen (z.B. schwere Ausdrehwerkzeuge etc.) lassen sich die Druecke im Einstellbereich veraendern.
Der Fraeskopf ist in den Ebenen "A" automatisch schwenkbar. Die exakte Positionierung der jeweiligen Achse wird ueber eine HIRTH-Verzahnung gewaehrleistet.

12.6 Kuehlmittel-Ausstattung

Der Kuehlmitteltank ist zwischen Maschinenbett und Tisch ueber die gesamte Laenge angeordnet.
Er verfuegt ueber eine Kuehlmittelpumpe mit 1,36 kW Leistung und einer Durchflussmenge von
ca. 20 l/min. Der Kuehlmitteltank ist als Absatzbecken ausgefuehrt und kann zu
Reinigungszwecken ueber Rollen herausgefahren werden. Die Maschine verfuegt standardmaessig ueber aeussere Kuehlmittelversorgung (Innenkuehlung siehe Optionen).

!


C-0100-OP System der Ausdehnungsvergleich in den Fraeskoepfe fuer die Überpruefungen
HEIDENHAIN

C-0134-OP WZ-Innenkuehlung durch den Mittelpunkt des Spindellagers (DIN-69872-A)
Übliches Vermoegen 30 l/min.
Druck 36 bar und 5,5 kW

C-0142-OP Potentiometer fuer die Regulierung der Durchflubmenge
der Innenkuehlung

C-0170-OP Zusatzkuehlbehaelter mit PAPIERBANDFILTER (IR-100)
Filtriergrad: 0,025 mm, Filterkapazitaet: 100 l/min
Tankinhalt: 350 l
Automatischer Papiervorschub

OP-0045 Mehrpreis fuer die Demontage des Staenders fuer den LKW-Transport
in Abhaengigkeit vom Bestimmungsort (nur anwendbar fuer die Optionen


OP-0070-3 Spaenefoerderer, Scharnierbandfoerderer, auf derRueckseite des Tisches angeordnet,(H = 1000 mm) mit Bedieneinheit fuer den Handbetrieb und Not-Aus, Aufwurf nach links




OP-0090 Spaenefoerderer als Querfoerderer, angepasst zu OP-0070

OP-0111 HEIDENHAIN-Laengenmabstaebe mit Druckluft beaufschlagt

OP-0120-3 Vollverkleidung mit zwei Tueren auf der Frontseite und einer Tuer auf der Rueckseite rechts, mit Sicherheits-Endschaltern, Hoehe ab Boden: 2400 mm, die Tueroeffnung entspricht dem X-Verfahrweg, Verkleidungsendteile demontierbar

OP-0150 Arbeitsraumleuchte

OP-0200 Elektrische Vorbereitung fuer 4. Achse (ohne Regler)

OP-0160 Hydraulische Vorbereitung fuer 4. Achse .

OP-0190 Auben- und/oder Innenkuehlung umschaltbar von Kuehlwasser auf
Druckluft (M-Funktion)
OP-0250 Schwenkarm fuer die CNC-Steuerung auf dem Boden montiert

ATC-0030 MAGAZIN FÜR 60 WERKZEUGE, (KETTENMAGAZIN): auf Sockel montiert
WZ-Wechsel in HORIZONTL- UND VERTIKAL-STELLUNG
- Anzahl WZ 60
- Max. Durchmesser 200 mm
- Max. Durchmesser mit allen Werkzeugen 125 mm
- Maximalgewicht 25 kg
- Max. WZ-Laenge 400 mm
ANMERKUNG: a) Magazinverkleidung, inkl.

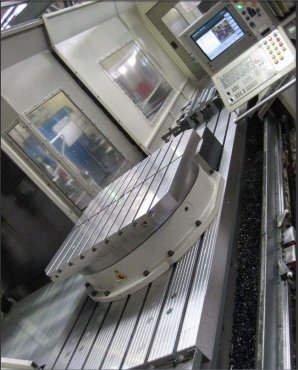

incl.PEISSELER Rundtisch als volle NC-Achse mit den Abmessungen 1200 x 1200 mm
Dieser Rundtisch war ein einziges Mal im Einsatz, wurde dann nicht mehr gebraucht, da der Kopf in beiden Achse jeweils um 0,02° positioniert werden kann.

Einschaltstunden Februar 2012: 12.210
Spindelstunden Februar 2012: 2.561

Maschine verfuegbar ab ca. Oktober 2012

-
