WORKING RANGES
Milling length: 800 mm
Centre length above bed slideway: 260 mm
Max. workpiece diameter above bed slideway: 500 mm
Max. workpiece diameter above milling saddle: 250 mm
Bore of workspindle: 102 mm
Max. bore of collet chuck: 100 mm
Traverse length of tailstock quail: 100 mm
Pitch of leadscrew: 1/2 LH inch
Range infinitely variable: 0.0032 (2.6) mm
FEEDRATES
Hobbing, infinitely variable range: 0.027 (5.66) mm/work rev.

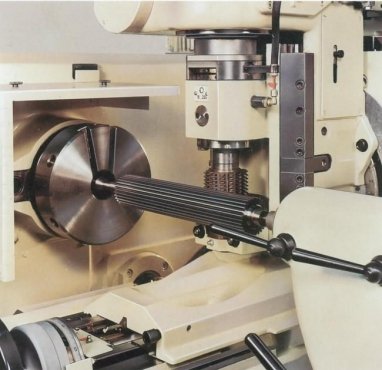

Straight milling, infinitely variable range: 0.3 (198) mm/min
RAPID TRAVERSE

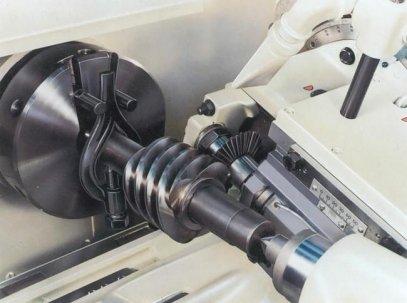

Thread milling with lead 1-100mm: 10.9 (1090) mm/min
Thread milling with lead 100-800 mm: 816 mm/min
Hobbing: 816 mm/min
Straight milling: 816 mm/min
POWER
Main motor: 4kW
Rated torque / DC feed motor: 25 Nm
Coolant pump: 0.09 kW
Lubricant oil: 0.37 kW
ELECTRIC EQUIPMENT
Operating voltage: 380 V
Control voltage: 24 V
Frequency: 50 Hz
Connected load total: 9.5 kW
SPACE REQUIRED FOR
Milling length: 800
Length: 2800 mm
Width: 2500 mm
Height: 1600 mm
Net weight: 3400 kg
Capacity of coolant reservoir: 40 L

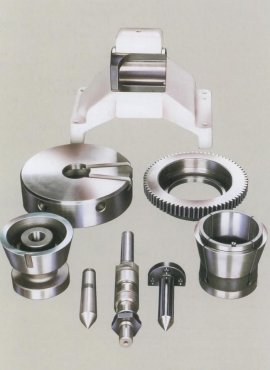

Complete set of Gearwheels
1 pc Head APG
1 pc Head ApFW MILLING HEAD
Pinol - study rest many accessories
