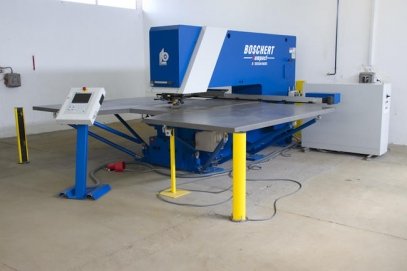

Compact 1250x2000 1310 x 2080 mm
Elektrische Daten Standard Hydr./schnelle Hydr.
Elektrischer Anschlusswert 20 / 25 kVA
Hydraulikmotor 4,8 / 11 kW
Verbrauch 2 mm Blechdicke
Dauerbetrieb 4,9 / 7,7 kW/h
Verbrauch 4 mm Blechdicke
Dauerbetrieb 5,4 / 8,75 kW/h
Erforderliche Absicherung 3 x 25 A / 3 x 35 A
Pneumatischer Anschlusswert min. 4 bar
Hydraulik Ölfüllung 115 / 160 Liter

Leistung
Max. Blechdicke 12,7 mm Zangenöffnung/
Revotool 6 mm
Max. Blechlänge 9999 mm durch Nachsetzen
Max. hydraulische Stanzkraft 280 kN
Max. Werkstückgewicht 200 kg

Geschwindigkeiten
Max. Positioniergeschwindigkeit
X- Achse 60 m/min
Max. Positioniergeschwindigkeit
Y- Achse 30 m/min
Simultan X & Y 67 m/min
Max. Hubfolge standard Hydr. 250 Hübe/min
Max. Hubfolge schnelle Hydr. 800 Hübe/min

Werkzeuge
Trumpf ® Werkzeuge

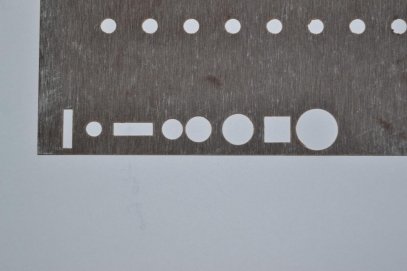

Max. Stanzdurchmesser 105 mm bzw. jede Form
innerhalb 105 mm

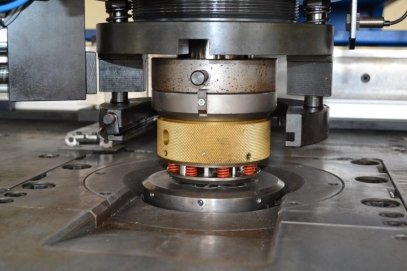

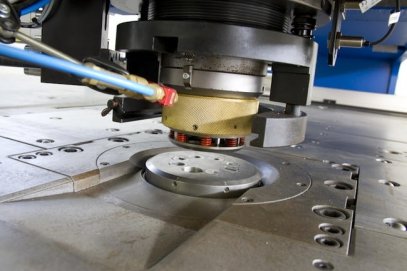

Revotool 4 / 6 / 7 & 8 Stationen
Werkzeugwechselzeit 2-4 Sek. Revotool
15 Sek. Man.

Achsgenauigkeit beim Stanzen
Positionsabweichung + - 0,10 mm
Mittlere Wiederholgenauigkeit + - 0,03 mm

1310x2980

28T
