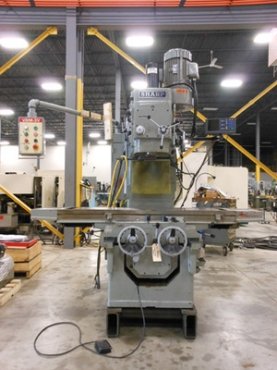

TABLE: 63" X 13"
T-SLOTS IN TABLE: 3 X 3/4"
LONGITUDINAL FEED: 46"
CROSS FEED: 13 3/8"
VERTICAL FEED: 18 1/2"
NUMBER OF FEED CHANGES: 18
RANGE-LONGITUDINAL & CROSS: 1/2 TO 31 1/2"
RANGE VERTICAL: 1/8" TO 9 1/2"
RAPID TRAVERSE-LONGITUDINAL & CROSS: 118 IPM
RAPID TRAVERSE-VERTICAL: 35"
MOTORS-HORIZONTAL SPINDLE DRIVE: 10 HP
FEED DRIVE: 2 HP
COOLANT PUMP DRIVE: .12 HP.
SPEEDS- NUMBER OF CHANGES: 18
SPINDLE NOSE: #50 MMT
RANGE RPM: 28-1400 RPM
DISTANCE SPINDLE TO OVER ARM: 6"
SELF MOTORIZED HEAD - STEP HEAD: 2 HP
SPEEDS: 55-2940 RPM
VARIABLE SPEER HEAD: 3 HP
SPEEDS: 55-4250 RPM
QUILL DIAMETER: 3 3/8"
QUILL FEED: 5"
QUILL FEED RATE: .003-.0015-.006
WEIGHT: 8,000 LBS
SHIPPING DIMENSIONS: 77" X 72" X 84" H
EQUIPPED WITH
3-AXIS ANILAM DIGITAL READ OUT
VERTICAL HEAD
ONE MILL ARBOR-B TYPE
TWO ARBOR SUPPORTS
ELECTRIC MOTORS & CONTROL
PENDANT CONTROL
COOLANT SYSTEM
HARDENED & GROUND WAYS
UNIVERSAL VERTICAL HEAD
ELECTRIC BRAKE FOR SPINDLE
AUTOMATIC LUBRICATION
